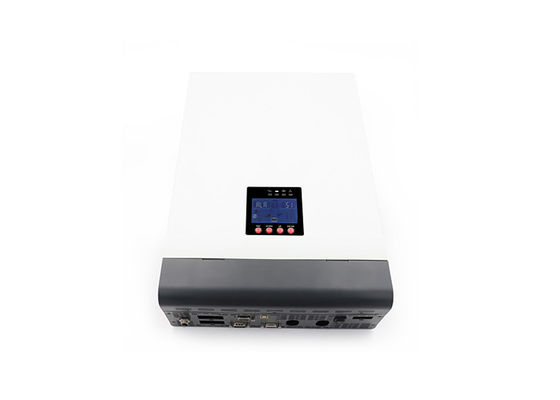

Bộ chuyển đổi năng lượng dự phòng đa chức năng tại nhà màn hình LCD 3000VA 24V Bộ chuyển đổi năng lượng mặt trời tự động với hệ thống thông minh
Sản phẩm giới thiệu:
Đây là một biến tần đa chức năng và bộ sạc kết hợp các chức năng của một biến tần, bộ sạc năng lượng mặt trời và bộ sạc pin, cung cấp hỗ trợ điện không bị gián đoạn.Màn hình LCD toàn diện của nó cung cấp cho người dùng các hoạt động nút có thể cấu hình và dễ dàng truy cập, chẳng hạn như sạc pin, dòng điện, ưu tiên bộ sạc AC / mặt trời và điện áp đầu vào chấp nhận được dựa trên các ứng dụng khác nhau.
Đặc điểm:
1. Trình biến đổi sóng sinus tinh khiết
2. Dải điện áp đầu vào có thể cấu hình thông qua cài đặt LCD
3. Lưu điện sạc pin có thể cấu hình theo ứng dụng thông qua cài đặt LCD
4. Tùy chỉnh ưu tiên bộ sạc AC / mặt trời thông qua cài đặt LCD
5- Tương thích với điện áp mạng hoặc nguồn điện máy phát điện
6. Tự động khởi động lại trên AC phục hồi
7. Bảo vệ quá tải / quá nóng / mạch ngắn
8Thiết kế bộ sạc pin thông minh để tối ưu hóa hiệu suất pin
9Chức năng khởi động lạnh
Ứng dụng:
Máy biến đổi này có thể được sử dụng để cung cấp năng lượng cho một loạt các thiết bị trong môi trường nhà hoặc văn phòng.
Hoạt động:
1.Power On/Off
Khi thiết bị được cài đặt đúng cách và pin được kết nối an toàn, chỉ cần nhấn công tắc bật / tắt (nằm trên vỏ thiết bị) để bật thiết bị.
2. Hiển thị
Bảng điều khiển và hiển thị được hiển thị trong sơ đồ nằm trên bảng điều khiển phía trước của biến tần. Nó bao gồm bốn chỉ báo, bốn phím chức năng và màn hình hiển thị LCD.Chúng được sử dụng để chỉ trạng thái hoạt động và hiển thị thông tin về sức mạnh đầu vào / đầu ra.
3Chức năng nút:
Cài đặt chức năng:Nhấn và giữ phím cài đặt chức năng (số 4) trên màn hình hiển thị trong ít nhất 2 giây để vào trang cài đặt chức năng.sử dụng phím 2 hoặc 3 để cuộn lên hoặc xuống và chọn trang thiết lập mong muốn.
Nút cài đặt:Trong trang cài đặt chức năng, nhấn phím 1 trong 0,1 đến 2 giây sẽ xác nhận tùy chọn đã chọn.
Nút quay trang:Nhấn phím 2 hoặc 3 trong 0,1 giây hoặc lâu hơn trên bất kỳ trang nào sẽ thực hiện cuộn trang sang trái hoặc phải.
4Chức năng chỉ LED:
Màn hình LCD có thể được chia thành: hiển thị biểu tượng, hiển thị giá trị số và khu vực cài đặt chức năng và khu vực hiển thị chế độ hoạt động.
1. Load and Battery đồ họa cho thấy tải và dung lượng pin, mỗi ô đại diện cho 25% dung lượng, biểu tượng tải sẽ nhấp nháy khi biến tần quá tải,và biểu tượng pin sẽ nhấp nháy khi dung lượng pin quá thấp hoặc pin không được kết nối2.
2. Biểu tượng buzzer cho thấy nếu buzzer được tắt hoặc không, trong điều kiện bình thường, biểu tượng không được hiển thị; trong bất kỳ chế độ, phần mềm nền đặt MUTE ON, biến tần đi vào trạng thái tắt,và biểu tượng tắt chuông sẽ được hiển thị.
3Khi nhập vào menu thiết lập, biểu tượng thiết lập sẽ sáng lên, nếu không biểu tượng sẽ không được hiển thị.
4. Biểu tượng lỗi chỉ được hiển thị trong chế độ lỗi, biểu tượng không được hiển thị trong các trường hợp khác.
Khu vực hiển thị số và cài đặt chức năng:
1. Trong chế độ thiết lập không chức năng, khu vực này hiển thị thông tin liên quan đến biến tần. chế độ bình thường hiển thị thông tin đầu ra, vận hành phím truy vấn lên / xuống (phím số 2 hoặc số 3) (3 lần nhấn: Không.2) để hiển thị điện áp đầu vào và điện áp đầu ra, tần số đầu vào và tần số đầu ra, điện áp và dòng điện pin, điện áp và dòng điện PV, điện áp và công suất PV, điện năng đầu ra và điện áp đầu ra, công suất xuất hiện và điện áp đầu ra,Tỷ lệ tải và điện áp đầu ra, phiên bản phần mềm và các thông tin liên quan khác.
2Trong trang thiết lập chức năng, điện áp đầu ra (OPU), điểm tắt điện áp thấp pin (EOd), vv có thể được thiết lập bằng cách vận hành phím thiết lập chức năng và phím truy vấn lên và xuống.
Khu vực hiển thị chế độ hoạt động:
Sau 4s nguồn, khu vực hiển thị này chủ yếu cho thấy chế độ làm việc của biến tần. Ví dụ: chế độ chờ, chế độ mạng, chế độ pin, chế độ lỗi.
Hướng dẫn an toàn:
1CẢNH BẢN - Để giảm nguy cơ bị thương, chỉ sạc pin axit chì.
2.Đừng tháo rời thiết bị. Khi cần dịch vụ hoặc sửa chữa, hãy đưa nó đến một trung tâm dịch vụ có trình độ. Việc bảo trì không đúng có thể dẫn đến nguy cơ sốc điện hoặc cháy.
3Để giảm nguy cơ sốc điện, hãy ngắt kết nối tất cả các dây điện trước khi thực hiện bảo trì hoặc làm sạch.
4CẢNH BẢN - Chỉ có các nhà lắp đặt có trình độ mới nên lắp đặt thiết bị với pin.
5Đừng bao giờ sạc pin đông lạnh.
6Để tối ưu hóa hoạt động của biến tần / bộ sạc, điều quan trọng là chọn kích thước cáp phù hợp theo các thông số kỹ thuật cần thiết Hoạt động đúng của biến tần / bộ sạc là quan trọng.
7.Hãy rất cẩn thận khi sử dụng các công cụ kim loại trên hoặc xung quanh pin. Việc thả các công cụ có thể làm sáng hoặc kết nối ngắn pin hoặc các thành phần điện khác và có thể dẫn đến một vụ nổ.
8Để ngắt kết nối các đầu cuối AC hoặc DC, hãy làm theo các quy trình cài đặt chặt chẽ.
9. 150A an toàn được cung cấp để bảo vệ quá hiện tại của nguồn cung cấp điện pin.
10.Hướng dẫn nối đất - Máy biến đổi / bộ sạc này nên được kết nối với hệ thống dây cáp nối đất vĩnh viễn. Khi cài đặt máy biến đổi này, hãy chắc chắn tuân thủ các yêu cầu và quy định địa phương.
11. Đừng làm cho đầu ra AC và đầu vào DC bị tắt. Đừng kết nối đầu vào DC với mạch ngắn điện.
