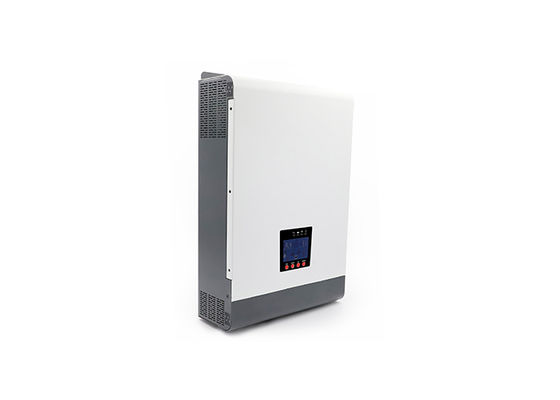

Nhà sao lưu Điện tắt lưới Mặt trời Inverter hiệu quả cao 5000VA Đơn giản sóng sinus Inverter với xây dựng trong MPPT 80A
Sản phẩm giới thiệu:
Đây là một biến tần đa chức năng và bộ sạc kết hợp các chức năng của một biến tần, bộ sạc năng lượng mặt trời và bộ sạc pin để cung cấp hỗ trợ điện không bị gián đoạn.Màn hình LCD toàn diện của nó cung cấp cho người dùng các hoạt động bấm nút dễ dàng cấu hình và dễ truy cập như sạc pin, dòng điện, ưu tiên bộ sạc AC / mặt trời và điện áp đầu vào chấp nhận được dựa trên các ứng dụng khác nhau.
Đặc điểm:
1. Trình biến tần sóng sinus tinh khiết: Tính năng này đảm bảo rằng bộ biến tần tạo ra một đầu ra điện AC sạch và ổn định, điều này rất cần thiết cho các thiết bị điện tử nhạy cảm.Nó cung cấp một nguồn cung cấp điện chất lượng cao có thể so sánh với điện lưới tiện ích.
2Phạm vi điện áp đầu vào có thể cấu hình thông qua cài đặt LCD: Máy biến đổi cho phép người dùng điều chỉnh phạm vi điện áp đầu vào theo nhu cầu cụ thể của họ.Sự linh hoạt này cho phép tương thích với các nguồn điện khác nhau, chẳng hạn như các loại pin khác nhau hoặc các tấm pin mặt trời với đầu ra điện áp khác nhau.
3. Lưu điện sạc pin có thể cấu hình dựa trên ứng dụng thông qua cài đặt LCD: Người dùng có thể tùy chỉnh dòng sạc pin dựa trên các yêu cầu ứng dụng cụ thể của họ.Tính năng này cho phép sạc hiệu quả trong khi xem xét các yếu tố như dung lượng pin, thời gian sạc và nguồn điện có sẵn.
4.Định dạng ưu tiên bộ sạc AC / mặt trời thông qua cài đặt LCD: Máy biến đổi cung cấp tùy chọn ưu tiên năng lượng AC hoặc năng lượng mặt trời để sạc pin.Người dùng có thể thiết lập ưu tiên ưa thích của họ thông qua các thiết lập LCD, cho phép họ tối ưu hóa việc sử dụng năng lượng và tối đa hóa việc sử dụng các nguồn năng lượng tái tạo.
5- Phù hợp với điện áp mạng hoặc điện máy phát điện: Máy biến đổi được thiết kế để hoạt động liền mạch với cả điện áp mạng và điện máy phát điện.Tính linh hoạt này đảm bảo rằng thiết bị có thể được sử dụng trong một loạt các môi trường và kịch bản cung cấp điện.
6.Tự động khởi động lại khi nguồn điện xoay đổi được khôi phục: Trong trường hợp mất điện và phục hồi tiếp theo, biến tần tự động khởi động lại để cung cấp nguồn điện không bị gián đoạn.Tính năng này loại bỏ nhu cầu can thiệp bằng tay và đảm bảo chuyển đổi liền mạch trở lại nguồn điện AC.
7Bảo vệ quá tải / quá nóng / mạch ngắn: Máy biến đổi được trang bị các cơ chế bảo vệ tiên tiến để bảo vệ chống quá tải, quá nóng và mạch ngắn.Các tính năng an toàn này giúp ngăn ngừa hư hỏng biến tần và các thiết bị kết nối, đảm bảo hoạt động đáng tin cậy và an toàn.
8Thiết kế bộ sạc pin thông minh để tối ưu hóa hiệu suất pin:Inverter kết hợp một hệ thống sạc pin thông minh tối ưu hóa quá trình sạc để tăng hiệu suất pin và tuổi thọNó sử dụng các công nghệ như sạc đa giai đoạn, bù nhiệt độ và điều chỉnh điện áp để đảm bảo sạc pin hiệu quả và an toàn.
9Chức năng khởi động lạnh: Inverter được trang bị chức năng khởi động lạnh, cho phép nó được bật và bắt đầu hoạt động ngay cả khi không có nguồn điện đầu vào.Tính năng này đặc biệt hữu ích trong trường hợp khẩn cấp hoặc khi biến tần được sử dụng ở các địa điểm xa xôi với nguồn điện hạn chế.
Ứng dụng:
Máy biến đổi này có thể được sử dụng để cung cấp năng lượng cho một loạt các thiết bị trong môi trường nhà hoặc văn phòng.
Hoạt động:
1.Power On/Off
Khi thiết bị được cài đặt đúng cách và pin được kết nối an toàn, chỉ cần nhấn công tắc bật / tắt (nằm trên vỏ thiết bị) để bật thiết bị.
2. Hiển thị
Bảng điều khiển và hiển thị được hiển thị trong sơ đồ nằm trên bảng điều khiển phía trước của biến tần. Nó bao gồm bốn chỉ báo, bốn phím chức năng và màn hình hiển thị LCD.Chúng được sử dụng để chỉ trạng thái hoạt động và hiển thị thông tin về sức mạnh đầu vào / đầu ra.
3Chức năng nút:
Cài đặt chức năng:Nhấn và giữ phím cài đặt chức năng (số 4) trên màn hình hiển thị trong ít nhất 2 giây để vào trang cài đặt chức năng.sử dụng phím 2 hoặc 3 để cuộn lên hoặc xuống và chọn trang thiết lập mong muốn.
Nút cài đặt:Trong trang cài đặt chức năng, nhấn phím 1 trong 0,1 đến 2 giây sẽ xác nhận tùy chọn đã chọn.
Nút quay trang:Nhấn phím 2 hoặc 3 trong 0,1 giây hoặc lâu hơn trên bất kỳ trang nào sẽ thực hiện cuộn trang sang trái hoặc phải.
4Chức năng chỉ LED:
Màn hình LCD có thể được chia thành: hiển thị biểu tượng, hiển thị giá trị số và khu vực cài đặt chức năng và khu vực hiển thị chế độ hoạt động.
1. Load and Battery đồ họa cho thấy tải và dung lượng pin, mỗi ô đại diện cho 25% dung lượng, biểu tượng tải sẽ nhấp nháy khi biến tần quá tải,và biểu tượng pin sẽ nhấp nháy khi dung lượng pin quá thấp hoặc pin không được kết nối2.
2. Biểu tượng buzzer cho thấy nếu buzzer được tắt hoặc không, trong điều kiện bình thường, biểu tượng không được hiển thị; trong bất kỳ chế độ, phần mềm nền đặt MUTE ON, biến tần đi vào trạng thái tắt,và biểu tượng tắt chuông sẽ được hiển thị.
3Khi nhập vào menu thiết lập, biểu tượng thiết lập sẽ sáng lên, nếu không biểu tượng sẽ không được hiển thị.
4. Biểu tượng lỗi chỉ được hiển thị trong chế độ lỗi, biểu tượng không được hiển thị trong các trường hợp khác.
Khu vực hiển thị số và cài đặt chức năng:
1. Trong chế độ thiết lập không chức năng, khu vực này hiển thị thông tin liên quan đến biến tần. chế độ bình thường hiển thị thông tin đầu ra, vận hành phím truy vấn lên / xuống (phím số 2 hoặc số 3) (3 lần nhấn: Không.2) để hiển thị điện áp đầu vào và điện áp đầu ra, tần số đầu vào và tần số đầu ra, điện áp và dòng điện pin, điện áp và dòng điện PV, điện áp và công suất PV, điện năng đầu ra và điện áp đầu ra, công suất xuất hiện và điện áp đầu ra,Tỷ lệ tải và điện áp đầu ra, phiên bản phần mềm và các thông tin liên quan khác.
2Trong trang thiết lập chức năng, điện áp đầu ra (OPU), điểm tắt điện áp thấp pin (EOd), vv có thể được thiết lập bằng cách vận hành phím thiết lập chức năng và phím truy vấn lên và xuống.
Khu vực hiển thị chế độ hoạt động:
Sau 4s nguồn, khu vực hiển thị này chủ yếu cho thấy chế độ làm việc của biến tần. Ví dụ: chế độ chờ, chế độ mạng, chế độ pin, chế độ lỗi.
Hướng dẫn an toàn:
1CẢNH BẢN - Để giảm nguy cơ bị thương, chỉ sạc pin axit chì.
2.Đừng tháo rời thiết bị. Khi cần dịch vụ hoặc sửa chữa, hãy đưa nó đến một trung tâm dịch vụ có trình độ. Việc bảo trì không đúng có thể dẫn đến nguy cơ sốc điện hoặc cháy.
3Để giảm nguy cơ sốc điện, hãy ngắt kết nối tất cả các dây điện trước khi thực hiện bảo trì hoặc làm sạch.
4CẢNH BẢN - Chỉ có các nhà lắp đặt có trình độ mới nên lắp đặt thiết bị với pin.
5Đừng bao giờ sạc pin đông lạnh.
6Để tối ưu hóa hoạt động của biến tần / bộ sạc, điều quan trọng là chọn kích thước cáp phù hợp theo các thông số kỹ thuật cần thiết Hoạt động đúng của biến tần / bộ sạc là quan trọng.
7.Hãy rất cẩn thận khi sử dụng các công cụ kim loại trên hoặc xung quanh pin. Việc thả các công cụ có thể làm sáng hoặc kết nối ngắn pin hoặc các thành phần điện khác và có thể dẫn đến một vụ nổ.
8Để ngắt kết nối các đầu cuối AC hoặc DC, hãy làm theo các quy trình cài đặt chặt chẽ.
9. 150A an toàn được cung cấp để bảo vệ quá hiện tại của nguồn cung cấp điện pin.
10.Hướng dẫn nối đất - Máy biến đổi / bộ sạc này nên được kết nối với hệ thống dây cáp nối đất vĩnh viễn. Khi cài đặt máy biến đổi này, hãy chắc chắn tuân thủ các yêu cầu và quy định địa phương.
11. Đừng làm cho đầu ra AC và đầu vào DC bị tắt. Đừng kết nối đầu vào DC với mạch ngắn điện.
Cài đặt:
Trước khi kết nối tất cả các dây dẫn, tháo hai vít và loại bỏ các nắp trên và dưới như sau
Vui lòng xem xét các điểm sau đây trước khi chọn vị trí lắp đặt:
1. Không lắp đặt biến tần trên vật liệu xây dựng dễ cháy. Đặt trên bề mặt rắn Đặt biến tần ở tầm mắt để cho phép đọc đầy đủ thời gian hiển thị LCD.
2Để lưu thông không khí thích hợp để phân tán nhiệt, hãy để khoảng cách khoảng 20cm ở hai bên và khoảng 50cm trên và dưới đơn vị.
3Nhiệt độ môi trường xung quanh nên nằm trong khoảng 0 °C và 55 °C để đảm bảo hoạt động tối ưu.
Vị trí cài đặt được khuyến cáo nên vuông ngang với tường.Thích hợp để lắp đặt trên bê tông hoặc các bề mặt không cháy khác.
Sau khi kết nối tất cả các dây, vui lòng vít vào hai vít như được hiển thị trong hình dưới đây và đặt nắp dưới trở lại.
Cài đặt chức năng:
1Nhấn phím cài đặt chức năng số 4 trong hơn 2 giây để vào trang cài đặt chức năng, nhấn phím truy vấn số 2 hoặc số 3 trong 0,1 đến 2 giây để chọn chức năng,và sau khi chuyển trang đến các trang thiết lập chức năng mong muốn, từ của chức năng tương ứng nhấp nháy.
2Nhấn phím xác nhận 4 trong 0,1 đến 2 giây để nhập vào trang cài đặt của chức năng đã chọn,sau đó từ "Selected Function" chiếu sáng và giá trị bên trái từ "Selected Function" nhấp nháy.
3Nhấn phím 4 trong 0,1 đến 2 giây để vào trang cài đặt của chức năng đã chọn,từ "Function" sẽ sáng lên và giá trị của chức năng đã chọn sẽ nhấp nháy bên trái từ "Function".
4Nhấn phím 1 trong 0,1 đến 2 giây hoặc lâu hơn, chức năng sẽ được thiết lập thành công.và chức năng sẽ thoát khỏi trang cài đặt chức năng và trở lại trang hiển thị chính (hoặc nó có thể được để lại không mở và chờ đợi tối đa 30 giây trước khi nhảy trở lại trang hiển thị chính
